系留無人機的系統組成

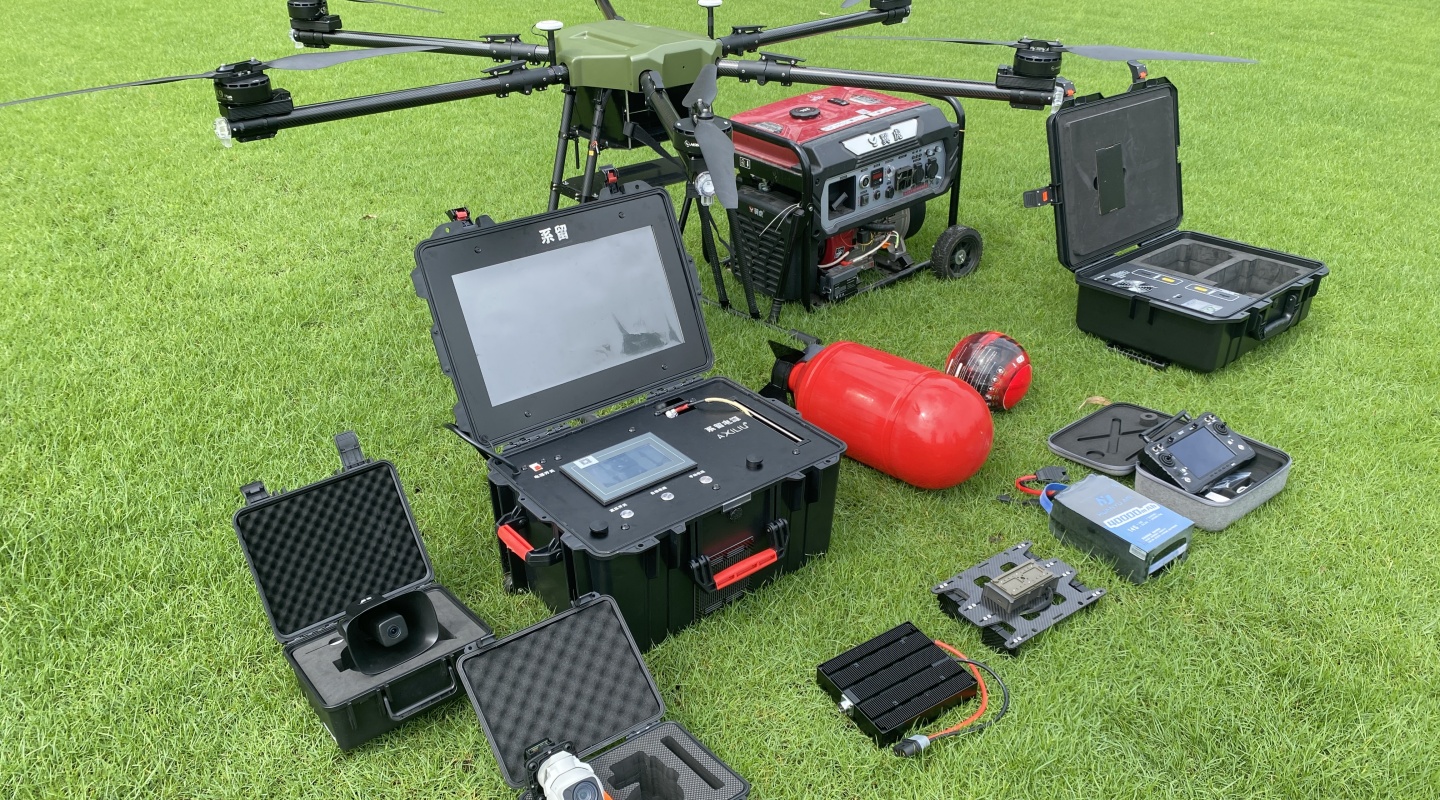

系留無人機系統通過地面電源供電實現長期滯空，其核心組成如下：

一、空中平臺組件

多旋翼飛行器?：?

作為空中載體，具備懸停與飛行控制能力，通常采用4軸8槳等穩定構型。

機載電源模塊?：?

接收地面通過系留電纜傳輸?shù)母邏褐绷麟姡轱w行器及任務載荷供電。

空中穩壓模塊?：?

確保無人機接收的電壓穩定，具備過載保護功能。

備用電池?：?

供電異常時提供應急電力，保障安全降落。

二、地面供電與管理組件

地面電源設備?：?

將交流電轉換為高壓直流電，通過系留線纜傳輸至空中平臺。

系留電纜收放系統?：?

放線器與同步繞線輪?：協同管理電纜收放，避免纏繞。

擺動組件?：

引導電纜均勻收卷，減少磨損。

電源管理模塊?：

實時監控供電數據，調節電池組狀態以優化穩定性。

系留綜合控制箱?：?

集成地面電源和線纜收放機構，部分系統包含發電機。

三、系留電纜

超輕型光電復合纜?：

兼具電力傳輸與數據通信功能，支持百米級高度作業。

四、控制與任務系統

地面控制系統?：?

遠程操控飛行狀態，通過線纜或無線通信實時監控任務執行。

任務載荷?：?

根據場景配置照明燈組、通信基站、光電吊艙等設備。

五、支撐結構

箱體/起落臺?：提供設備收納空間及無人機起降平臺。

系統協作流程?：地面電源轉換電能----經系留電纜傳輸----機載電源穩壓供電----飛行平臺搭載任務載荷執行作業，同時電纜收放系統與備用電源保障連續性與安全性。
